Talaşlı İmalat

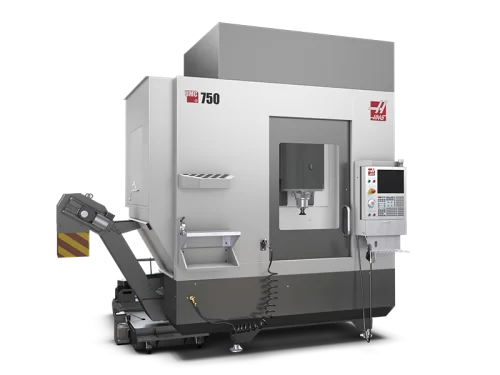

Haas UMC 750 5 Eksen CNC Makinesi

5 eksen işleme, çok yüzlü ve karmaşık parçalarda ayar sayısını azaltmanın ve hassasiyeti artırmanın etkili bir yoludur. Haas Evrensel İşleme Merkezleri 3+2 işleme ve aynı anda 5 eksen işleme için uygun maliyetli bir çözümdür. UMC-750’de çok yönlü fikstürleme için standart T yuvaları ve hassas pilot deliği bulunan 500 mm çaplı plaka ve entegre iki eksenli beşik tabla sunar. Beşik, mükemmel takım açıklığı ve büyük parça kapasitesi sunmak için +120 ve -35 derece eğme ve 360 derece dönme özelliğine sahiptir.

• Aynı anda 5 eksen işleme
• Güçlü inline direkt tahrikli iş mili
• Büyük kapasiteli yana monteli takım değiştirici
• Kablosuz Sezgisel Problama Sistemi Dahildir
• 40Konik
• 5Eksen
• 8.1kRPM
• 30-50Takım Kapasitesi

5 Eksen Dik İşleme Tezgahı

Daha fazla verimlilik ve üretkenlik için güçlü ve esnek 5 taraflı işleme çözümünüz!

Mükemmel erişilebilirliğe sahip patentli döner tabla – karmaşık üretim için garantili avantajınız

X yönünde maks. hareket: 500 mm

Y yönünde maks. hareket: 450 mm

Z yönünde maks. hareket: 400 mm

Maks. iş parçası çapı: 630 mm

Maks. çalışma parçası yüksekliği: 550 mm

Maks. iş parçası ağırlığı: 200 kg

• -5° ila 110° arasında B ekseni dönme aralığı
• 5 eksenli teknoloji sayesinde karmaşık parçaların komple işlemesi
• 200 kg ağırlığa varan parçaların işlenmesi için ø 630 x 500 mm ebadında geniş tabla

3 Eksen Dik İşleme Tezgahı

YCM – EV1020A TEKNİK ÖZELLİKLERİ

Maksimum İş Mili Devri 45 – 10.000 dev/dak.

İş Mili Koniği BT40

ÖN Rulman Çapı Ø 70 mm

HAREKETLER :

X Ekseni 1020 mm

Y Ekseni 520 mm

Z Ekseni 540 mm

Fener mili merkezinden tablanın üst yüzeyine mesafe 140 ~ 680 mm

İş mili merkezinden Z Eksen koruyucusuna mesafe 535 mm

TABLA :

Tabla Boyutları 1120 x 520 mm

T Kanal (Sayısı × Genişliği × Adım) 5 x 18 mm x 100 mm

Maksimum Tabla Yükü 500 Kg

4 Eksen Profil İşleme Tezgahı

Alüminyum çubuk işleme merkezi

CNC kontrollü 4 eksen (X, Y, Z, A)

Alüminyum, çelik, PVC ve hafif metallerin işlenmesi için

Mengenelerin kirişi, ± 125 ° arasındaki tüm açılarda uzunlamasına eksene paralel olarak yerleştirilebilir.

İşlenebilir kesit: 300 x 150 mm (YxZ)

5 kötü alışkanlık

150 m/dk’ya kadar eksen hızı

Bu makine, faydalı uzunlukta 4000 mm’ye kadar olan çubukları işler ve farklılaştırılmış iş döngüsünü kullanarak makine daha sonra 8000 mm’ye kadar olan çubukları işleyebilir.

5 Eksen Büküm Makinemiz

6 Eksen Servo Kontrollü

Maksimum Boru Çapı : Ø32

Maksimum Et Kalınlığı : 2,5mm

Maksimum Büküm Yarıçapı: 150 mm

Aynı Boru Üzerinde 3 Farklı Radüs İle Büküm Yapabilme Özelliği

Rolling Yapabilme Özelliği

Delik Delme Özelliği

3D Simülasyon

3D Çizimden Okuma Özelliği

Boru Çarpmalarını Uyarıcı Özellikli Simülasyon Programı

Bükülecek Borunun 3D Ön İzleme Özelliği

AutoCAD Veya Solidworks Programıyla Çizilen Teknik Resimler (.step, .igs Uzantılı) Makinenin Kontrol Pnaeline İnternet Aracılığı ve USB ile Aktarılıp Büküm Yapılabilme

C Tipi Hava Kavramalı Pres - 120 TON

Ton:120

Strok Ayarı(mm):20-120

Devir (d/dk):48

Tabla Boyutları(mm):650×925

Ara Mesafe(mm):470

Mapa Çapı (mm)55

Tabla Delik Çapı (mm)200-220

Ağırlık (kg)5400

Motor Gücü (hp)10

Ebatlar x – z -y (mm)1900-2000-2450

V350-HX Daire Testere

Malzeme sıkma ve kesmeyi otomatik yapan, yarı otomatik testere makinası,

Çift aktarmalı helis dişli sistemi

Komple döküm tabla

Hidro-pnömatik çalışan testere kafası sayesinde ayarlanabilir ve kontrol edilebilir kesme hızı,

Çift devirli motor sayesinde malzeme özelliklerine en uygun devri seçebilme

Her iki yöne doğru 45⁰ ‘ye kadar hassas açılı kesim imkanı

Kesilecek malzeme boyutlarına göre kesme başlangıç ve bitiş noktalarına strok ayarı

Kabin içinde bulunan soğutma sıvısı tankı ve motoru sayesinde testerenin soğutulabilmesi ve kesim yüzeyinden süratle uzaklaştırılabilmesi

Özel dayama mekanizması ile bir defa ayarlandıktan sonra parçaların aynı uzunlukta standart olarak kesilebilmesi

CE Normlarına uygun güvenlik sistemi

Kaban AC 1050 Profil Kesme

Alüminyum profilleri 20°-135° arası açılarda hassas kesim yapar.

Soğutma sistemi mevcuttur.

Soldan besleme bandı ve otomatik çalışan testere emniyet kapağı bulunur.

Profil iki kafa arasında ortadan desteklenir.

Özel vakumlama sistemi ile kafalarda talaş bırakmadan kesim yapar.

Profil yüksekliği ölçme sistemine sahiptir.

Otomatik dilimleme sistemi vardır.
