Kabiliyetler

Büküm

Sac ve boru bükümünü, montaj ve kaynak öncesi hazırlığın kritik adımı olarak 3D simülasyon destekli tezgahlarımızda ilk seferde doğru üretiyoruz.

Süreç

Montaj ve kaynak öncesinde şekillendirme

Büküm, üretim zincirinde kaynak ve montaj öncesi gelen şekillendirme adımıdır; boru ve sac parçalar burada nihai geometrisine getirilerek kaynak fikstürlerine hatasız oturacak biçimde hazırlanır. Bu doğruluk, sonraki tüm işlem adımlarının verimliliğini belirler.

.step ve .igs uzantılı teknik resimleri doğrudan okuyan boru büküm makinemiz, büküm programını 3D simülasyonla doğrular ve boru çarpmalarını önceden uyarır. Böylece deneme yanılma olmadan ilk seferde doğru büküm elde edilir.

Aynı boru üzerinde üç farklı radüs ile büküm, delik delme ve rolling kabiliyetleri; havacılık ve savunma bağlantı boruları, enerji sektörü taşıyıcı profilleri ve otomotiv parçaları için karmaşık geometrileri tek bağlamada üretmeyi mümkün kılar.

Ø32 mmMaksimum boru çapı

6 eksen
Servo kontrol: 2,5 mm
Maks. et kalınlığı: 150 mm
Maks. büküm yarıçapı: 120 ton
Akbant büküm kapasitesi

Yetkinlik

Büküm ve şekillendirme kabiliyetlerimiz

3D simülasyon ile büküm programı doğrulama
.step / .igs teknik resim okuma ve panele aktarım
Aynı boru üzerinde 3 farklı radüs ile büküm
Rolling (kavis) ve delik delme operasyonları
Boru çarpma uyarılı ön izleme
Akbant büküm ile sac ve profil şekillendirme (120 ton)
Hava kavramalı C tipi pres ile şekillendirme (80 ton)
Büküm öncesi hassas profil kesimi

Tezgah parkuru

Büküm, pres ve kesim tezgahlarımız

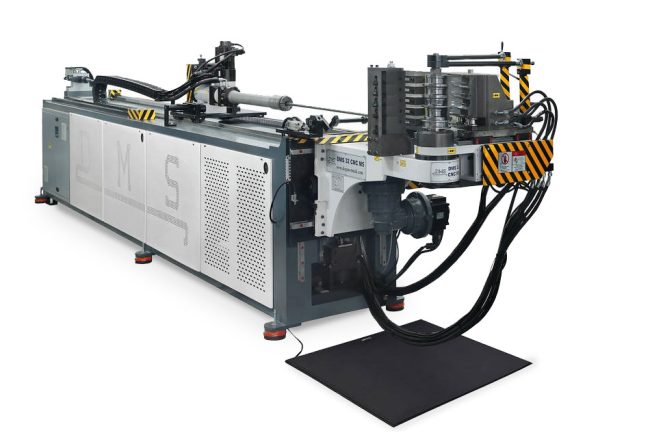

5 Eksen Boru Büküm Makinesi

6 Eksen Servo Kontrollü

Maksimum Boru Çapı : Ø32

Maksimum Et Kalınlığı : 2,5mm

Maksimum Büküm Yarıçapı: 150 mm

Aynı Boru Üzerinde 3 Farklı Radüs İle Büküm Yapabilme Özelliği

Rolling Yapabilme Özelliği

Delik Delme Özelliği

3D Simülasyon

3D Çizimden Okuma Özelliği

Boru Çarpmalarını Uyarıcı Özellikli Simülasyon Programı

Bükülecek Borunun 3D Ön İzleme Özelliği

AutoCAD Veya Solidworks Programıyla Çizilen Teknik Resimler (.step, .igs Uzantılı) Makinenin Kontrol Paneline İnternet Aracılığı ve USB ile Aktarılıp Büküm Yapılabilme
